Bagaimana cara memasang flange aci dengan sambungan yang splined?
Nov 25, 2025
Hei ada! Sebagai pembekal bebibir aci, saya sering ditanya tentang cara memasang flange aci dengan sambungan yang splined. Ia mungkin kelihatan agak rumit pada mulanya, tetapi dengan langkah yang betul dan sedikit tahu - bagaimana, anda boleh melakukannya dengan lancar. Dalam blog ini, saya akan membimbing anda melalui keseluruhan proses.
Memahami asas -asas
Perkara -perkara pertama yang pertama, mari kita bincangkan tentang flange aci dengan sambungan yang splined. Sambungan yang splined adalah sejenis sendi mekanikal di mana dua bahagian disambungkan menggunakan splines, yang merupakan rabung atau gigi pada aci dan alur yang sepadan di flange. Sambungan jenis ini membolehkan penghantaran tork antara aci dan bebibir sementara juga menyediakan beberapa tahap pergerakan paksi.
Sebelum anda memulakan pemasangan, anda perlu memastikan anda mempunyai semua alat yang diperlukan. Anda biasanya akan memerlukan satu set perengkuh, sepana tork, tukul, tolok perasaan, dan beberapa pelincir. Mempunyai alat yang betul di tangan akan menjadikan proses pemasangan lebih mudah dan lebih cekap.
Pemeriksaan pra - pemasangan
Sebelum anda menyentuh aci dan bebibir, anda perlu melakukan beberapa pemeriksaan pra - pemasangan. Pertama, periksa aci dan bebibir untuk sebarang tanda kerosakan atau haus. Cari retak, cip, atau pakaian yang berlebihan pada splines. Jika anda melihat sebarang isu, sebaiknya menggantikan bahagian yang rosak untuk memastikan sambungan yang betul dan selamat.
Ukur dimensi aci dan bebibir untuk memastikan ia serasi. Splines pada aci sepatutnya sesuai dengan alur di dalam bebibir. Anda boleh menggunakan tolok ukur untuk memeriksa pelepasan antara splines dan alur. Pelepasan harus berada dalam julat yang ditentukan oleh pengeluar.
Bersihkan batang dan bebibir dengan teliti. Keluarkan sebarang kotoran, gris, atau serpihan dari splines dan permukaan mengawan. Anda boleh menggunakan degreaser dan kain bersih untuk melakukan ini. Permukaan yang bersih akan memastikan sambungan yang lebih baik dan menghalang sebarang bahan cemar daripada menyebabkan kerosakan dari masa ke masa.
Pelinciran
Pelinciran adalah langkah penting dalam proses pemasangan. Sapukan pelincir yang sesuai ke splines aci dan alur bebibir. Pelincir akan mengurangkan geseran semasa pemasangan dan juga membantu mencegah kakisan dan memakai dalam jangka masa panjang. Pastikan untuk menggunakan pelincir yang disyorkan oleh pengilang.
Langkah pemasangan
- Meletakkan flange: Berhati -hati menyelaraskan bebibir dengan aci. Pastikan splines pada aci dibarisi dengan alur di flange. Anda mungkin perlu memutar flange sedikit untuk mendapatkan penjajaran yang sempurna. Sebaik sahaja mereka diselaraskan, mula meluncur bebibir ke batang. Anda mungkin perlu memberikan ketuk lembut dengan tukul untuk memulakannya, tetapi berhati -hati untuk tidak memukulnya terlalu keras kerana ini boleh merosakkan splines.
- Mengetatkan bolt: Setelah bebibir duduk sepenuhnya di atas aci, sudah tiba masanya untuk mengetatkan bolt. Gunakan sepana tork untuk mengetatkan bolt ke nilai tork yang ditentukan oleh pengeluar. Mengetatkan bolt sama rata adalah penting untuk memastikan sambungan yang betul. Mulailah dengan mengetatkan bolt dalam corak silang - silang untuk mengedarkan beban secara merata.
- Memeriksa penjajaran lagi: Selepas mengetatkan bolt, periksa penjajaran bebibir dengan aci lagi. Anda boleh menggunakan penunjuk dail untuk mengukur larian. Runout harus berada dalam julat yang boleh diterima. Sekiranya penjajaran dimatikan, anda mungkin perlu melonggarkan bolt sedikit dan menyesuaikan flange.
Pos - Pemeriksaan Pemasangan
Selepas pemasangan selesai, lakukan beberapa cek pemasangan. Semak ketegangan bolt sekali lagi untuk memastikan mereka tidak melonggarkan semasa proses pemasangan. Periksa sambungan splined untuk sebarang tanda -tanda kerosakan atau misalignment.
Uji operasi aci dan bebibir. Putar aci perlahan -lahan untuk memastikan tiada bunyi mengikat atau luar biasa. Sekiranya semuanya kelihatan baik, anda boleh pergi!
Aplikasi dan produk yang berkaitan

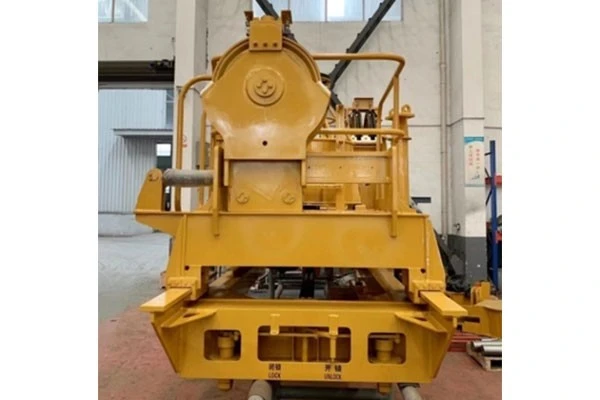

Flanges aci dengan sambungan splined digunakan dalam pelbagai aplikasi. Contohnya, di jentera pelabuhan, mereka boleh didapati dalam peralatan sepertiBlok penyebar RTG STS,Struktur pemunggah kapal baldi rantai, danSTS RTG Drum. Produk ini memerlukan sambungan aci yang boleh dipercayai dan cekap untuk memastikan operasi yang lancar.
Mengapa Pilih Bebok Aci Kami
Sebagai pembekal bebibir aci, kami bangga menawarkan produk berkualiti tinggi. Flanges aci kami dibuat dari bahan gred atas dan dihasilkan untuk standard kualiti yang ketat. Kami mempunyai pasukan jurutera yang berpengalaman yang dapat memberikan sokongan teknikal dan bimbingan sepanjang proses pemasangan.
Jika anda berada di pasaran untuk bebibir aci atau mempunyai sebarang soalan mengenai proses pemasangan, jangan ragu untuk menjangkau. Kami di sini untuk membantu anda mencari penyelesaian yang tepat untuk keperluan anda. Sama ada anda sedang menjalankan projek kecil atau aplikasi perindustrian yang besar, kami mempunyai produk dan kepakaran untuk memenuhi keperluan anda.
Kesimpulan
Memasang flange aci dengan sambungan yang splined mungkin kelihatan seperti tugas yang rumit, tetapi dengan mengikuti langkah -langkah yang digariskan dalam blog ini, anda boleh melakukannya dengan jayanya. Ingatlah untuk melaksanakan pemeriksaan pemasangan dan pemasangan pra -pemasangan, gunakan alat dan pelincir yang betul, dan ikuti arahan pengeluar.
Jika anda berminat untuk membeli bebibir aci atau memerlukan lebih banyak maklumat, sila hubungi kami. Kami sentiasa gembira dapat membantu anda dengan keperluan perolehan anda dan menjawab sebarang pertanyaan yang mungkin anda miliki. Mari bekerjasama untuk memastikan projek anda berjalan lancar!
Rujukan
- Buku Panduan Mesin, Edisi ke -31
- Manual pemasangan pengeluar untuk bebibir aci
